Kompakte Plattenwärmetauscher mit maximaler thermischer Effizienz
Sparen Sie bis zu 80% Platzbedarf im Vergleich zu Rohrbündelsystemen. Unsere modular anpassbaren Plattenwärmetauscher bewältigen Differenzdrücke bis zu 25 bar und Temperaturen von -180°C bis +200°C – präzise ausgelegt für Ihre spezifischen Betriebsdaten.
Zugelassen und berechnet nach höchsten Qualitätsstandards
Warum herkömmliche Wärmetauscher Ihre Betriebskosten belasten
Klassische Rohrbündelsysteme benötigen oft grossen Bauraum, weisen höhere Grädigkeiten auf und führen bei zähen oder partikelreichen Medien schnell zu Verstopfungen (Fouling). Das Resultat sind ungeplante Stillstandszeiten und hoher Reinigungsaufwand.
Die rechnergestützte Optimierung von ETS AG setzt genau hier an: Durch extrem turbulente Strömungsverläufe und Gegenstromprinzipien erzielen wir maximale Effizienz auf kleinstem Raum.
Enormer Platzmangel
Herkömmliche Apparate blockieren wertvolle Hallenfläche und erschweren die Wartung im Rohrleitungssystem.
Hohe Energieverluste
Geringere thermische Übertragungsraten führen zu erhöhtem Primärenergiebedarf und CO2-Ausstoss.
Die ETS Plattenwärmetauscher-Vorteile
Mehr Leistung bei weniger Materialeinsatz – die moderne Art der Prozesskühlung und -erwärmung.
Thermischer Wirkungsgrad
Enge Temperaturgrädigkeiten von unter 1 Kelvin ermöglichen eine fast vollständige Wärmeübertragung im Gegenstrom.
Kompaktes Design
Minimierter Platzbedarf und leichtes Gewicht vereinfachen den Transport, das Fundament und die Installation vor Ort.
Erweiterbares System
Bei gedichteten Apparaten lässt sich die Leistung durch das Hinzufügen oder Entfernen von Platten jederzeit flexibel anpassen.
Selbstreinigung
Die geprägten Plattenmuster erzeugen eine hochgradig turbulente Strömung, die Ablagerungen wirkungsvoll verhindert.
Wie die 3-Layer-Technologie optimale Wärmeübertragung sichert
Die thermische Leistung eines Wärmetauschers hängt direkt von der Grenzflächenströmung ab. ETS Plattenwärmetauscher nutzen eine hochentwickelte Plattengeometrie zur Erzeugung gerichteter Mikrowirbel.
-
1
Gegenstrom-Kanäle: Das heisse und kalte Medium fliessen in abwechselnden Kanälen aneinander vorbei. Das maximiert die treibende Temperaturdifferenz.
-
2
Fischgräten-Prägung: Die geometrische Wellung erzwingt konstante Richtungsänderungen und mischt die Grenzschicht permanent durch.
-
3
Dichtungs-Sperrnut: Eine doppelte Barriere mit Entlastungsöffnung stellt sicher, dass sich Primär- und Sekundärmedium selbst bei einem Defekt niemals vermischen können.

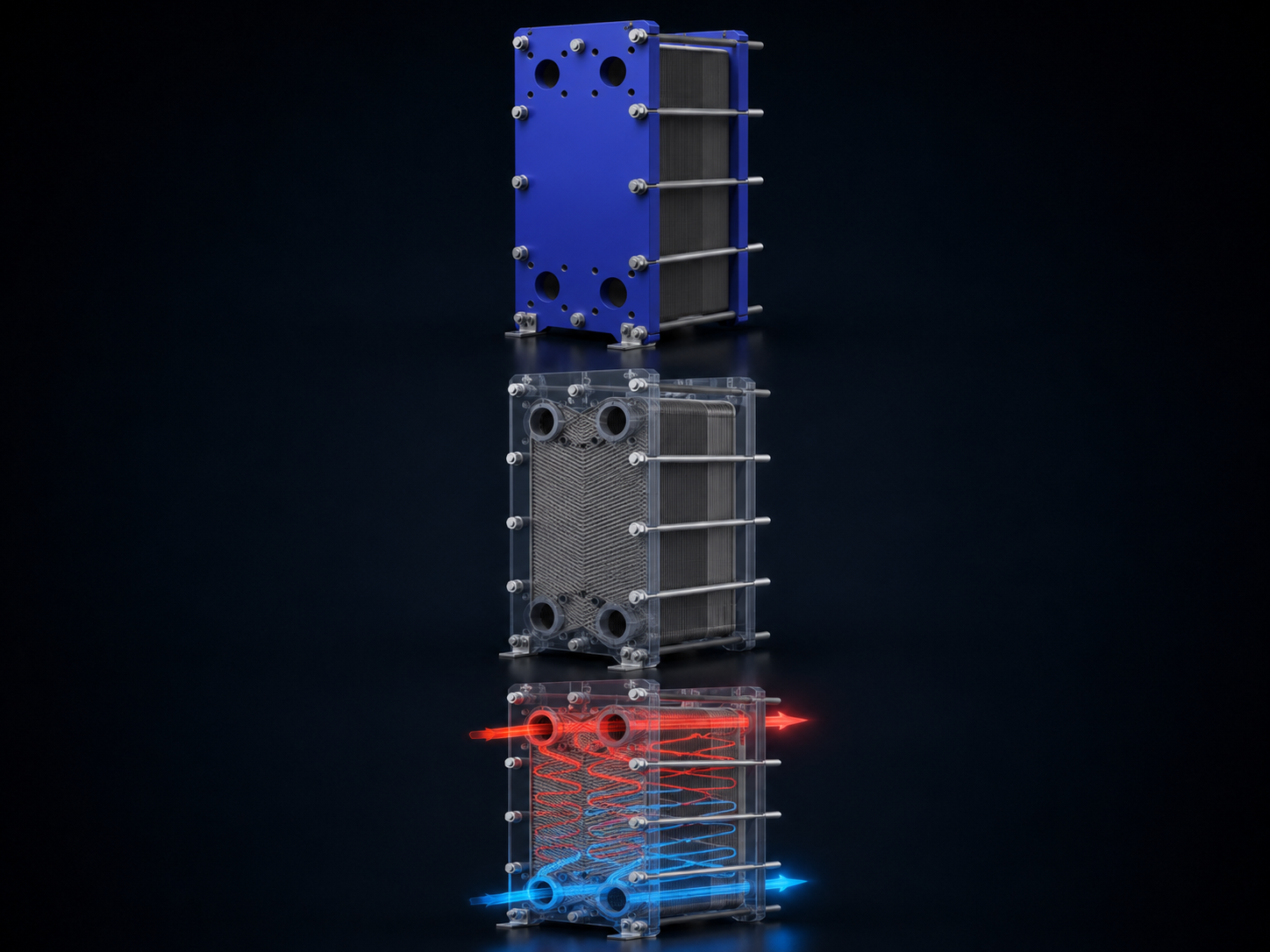

3-Layer-Strömung und Abdichtung

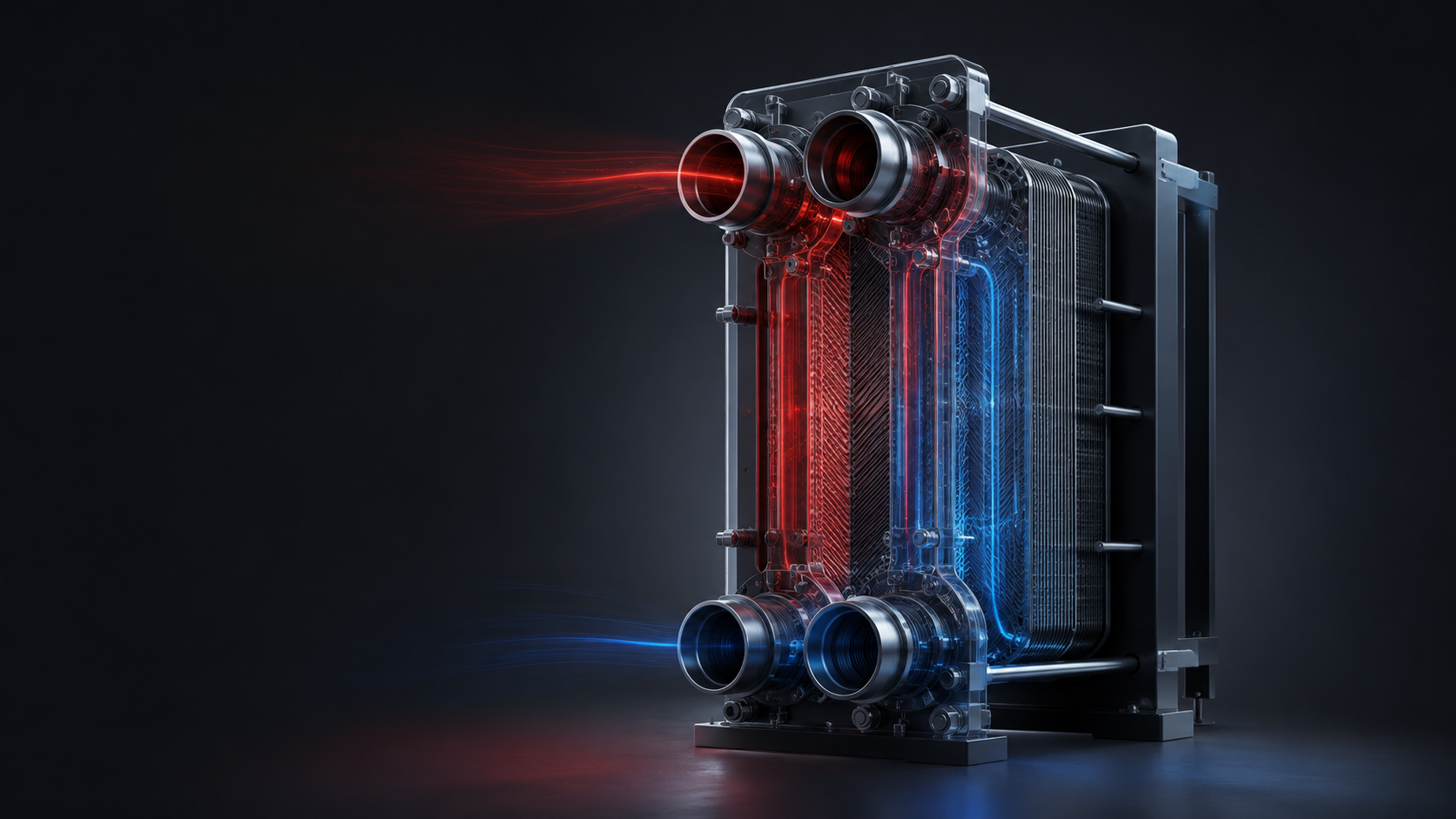

Fliessweg-Schnittzeichnung
Ausführungen & Typenübersicht
Wählen Sie die passende Ausführung für Ihre anlagenspezifischen Rahmenbedingungen.

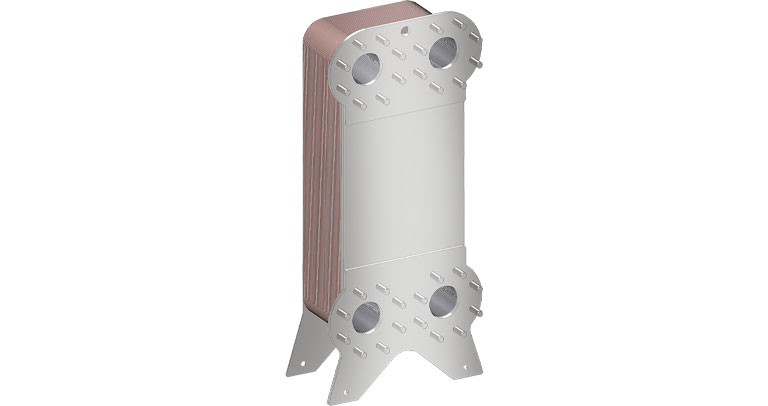

Typ SL – Gelötete Ausführung
Besitzen keine Dichtungen und sind komplett hermetisch verschmolzen. Einsetzbar von -180°C bis +200°C bei max. 25 bar Arbeitsdruck. Überzeugt durch minimalen Platzbedarf und höchste Wirtschaftlichkeit.

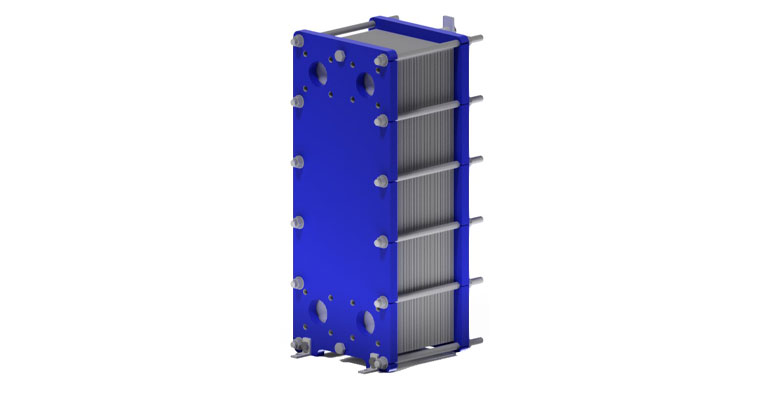

Typ S – Gedichtete Ausführung
Konzipiert für grosse Übertragungsleistungen. Die Platten lassen sich demontieren, reinigen und das Paket beliebig erweitern. Maximaler Arbeitsdruck von 16 bar bei bis zu 160°C.
Typ SF – Freistrom-Wärmetauscher
Speziell für verschmutzte Medien mit Fasern oder Feststoffanteilen. Breitere Kanäle verhindern Strömungsengpässe und Ablagerungsbildung auf den Plattenoberflächen.
Semi-geschweisste Plattenwärmetauscher
Kassettengeschweisste Kanäle für aggressive Medien oder Hochdruck-Anwendungen. Die Schweissnaht liegt ausserhalb der Dichtungsspur und eliminiert so das Risiko eines Dichtungsangriffs.
Rundgeschweisste Platten (SPS)
Das Plattenpaket ist mittels Laser/TIG fest in ein Rohrmantelgehäuse eingeschweisst. Ersetzt klassische Röhren durch hocheffiziente Plattenkanäle für bis zu 250°C und 25 bar.
Verschweisste Blechkammern
Aus flachen Blechkammern gefertigt und wechselseitig verschweisst. Keine Dichtungen erforderlich, absolute Vermischungssicherheit bei bis zu 300°C und 16 bar.
Technische Spezifikationen im Überblick
Die Standard-Grenzwerte für unsere Baureihen. Höhere Werte auf Anfrage über Sonderdimensionierung möglich.
| Parameter | Ausführung / Wert |
|---|---|
| Arbeitsdruckbereich | Vakuum bis 25 bar (höhere Drücke auf Anfrage) |
| Temperaturbereich | -180°C bis +200°C (je nach Dichtungsmaterial und Typ) |
| Plattenwerkstoffe | AISI 316 (1.4404), AISI 304 (1.4301), Titan, Sonderlegierungen |
| Dichtungswerkstoffe | NBR, EPDM, FPM (Viton), PTFE-ummantelt (geklebt oder clip-on) |
| Endplatten-Material | Stahl St37-2 (lackiert/beschichtet) oder rostfreier Edelstahl |
| Anschlussarten | Flansche, Gewindeanschlüsse, Schweissenden, Milchgewinde-Verschraubung |
Häufige Fragen & Einwände
Wissenswertes rund um die Auslegung, Montage und Wartung von Plattenwärmetauschern.
Wie wird die optimale Grösse des Wärmetauschers ermittelt?
ETS nutzt speziell entwickelte Auslegungsprogramme. Basierend auf Ihren Betriebsparametern (Massenströme, Eintritts-/Austrittstemperaturen, maximaler Druckverlust und Medieneigenschaften) berechnen unsere Ingenieure die thermodynamisch effizienteste Plattenkonfiguration.
Können aggressive oder abrasive Flüssigkeiten gefahren werden?
Ja. Durch den Einsatz von Sonderwerkstoffen wie Titan, Titan-Palladium oder Hastelloy sowie spezielle Freistrom-Geometrien können auch aggressive Säuren, Laugen oder feststoffbeladene Schlämme problemlos gekühlt oder erwärmt werden.
Wie verhält es sich mit Dichtungsverschleiss und Service?
Gedichtete Plattenwärmetauscher ermöglichen den einfachen Austausch einzelner Dichtungen vor Ort. Wir bieten hochwertige Dichtungen mit langer Standzeit. Alternativ eliminieren unsere gelöteten (Typ SL) oder rundgeschweissten (Typ SPS) Wärmetauscher das Dichtungsrisiko vollständig.
Starten Sie Ihre Auslegung mit unseren Ingenieuren
Übermitteln Sie uns Ihre Betriebsdaten. Wir erstellen Ihnen innerhalb kürzester Zeit eine detaillierte thermodynamische Berechnung und ein verbindliches Angebot.
